详细介绍
|
|
| 型 号 |
RD-40L型低 |
RD-40M型中 |
RD-40H型高 |
| 口 径 |
15、20、25 (mm) |
| 适用流体 |
蒸汽 |
| 流体温度 |
220℃ |
| 进入压力 |
1.0Mpa{10K} |
| 调整压力范围 |
0.02-0.25MPa
{0.2-2.5K} |
0.2-0.4MPa
{2-4K} |
0.35-0.8MPa
{3.5-8K} |
| 弹簧涂上颜色作分别 |
绿 |
青 |
赤 |
| 最大减压比 |
20：1 |
| 阀前后最小差压 |
0.02Mpa{0.2K} |
| 缔切升压 |
0.02MPa{0.2K} |
| 许容漏量 |
定格流量0.05%以下 |
| 材 质 |
本体/CAC406(青铜)、阀体、阀座/SUS316L、波纹管/SUS 密封圈/PTFE |
| 连接方式 |
丝牙 |
| 耐压性 |
一次侧 |
水压2.0MPa{20K} |
| 二次侧 |
水压0.96MPa{9.6K} |
|
 |
|

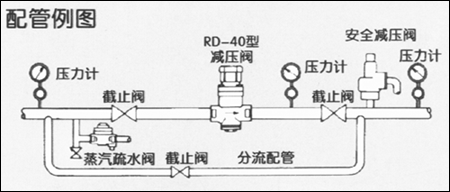

※ 如果大量排泄水流入减压阀，会造成减压阀出现异常动作，令功能受损。因此必须在减压阀的入口附近设置蒸汽疏水阀。
※ 请注意，蒸汽通气中，把手部分的温度会很高。
※ 有关设置时和运行的注意事项，请参照另行出版的使用说明书。
|
| 设定压力 |
偏 差 |
| 0.13{1.3}以下 |
设定压力*0.5以内 |
| 0.13以上，不足0.4{1.3以上，不足4} |
0.07{0.7}以内 |
| 0.4以上，不足0.8{4以上，不足8} |
0.12{1.2}以内 |
|
|
次级配管直径与减压阀相同，次级停止阀全开放时的流量。
注）开放流量时的次级压力大幅下降。
本简介所记载的内容是平成10年7月时间饿内容。所记载的内容可能没有预告就作了改动。压力单位采用同时标示[国际单位系统SI]和[旧制单位]记载，把SI单位在前，接着在[]内用略号记录旧制单位。压力的换算是以1kgf/cm=100kpa=0.1Mpa为基准。例：旧制单位 10kgf/cm用1.0Mpa{10k}表示。 |
|
