详细介绍
| 种 类 |
丝牙形 |
法兰形 |
| 型 式 |
AT-6 |
AT-6F |
| 形 式 |
恒温式 |
| 口 径 |
15.20.25 |
| 适用流体 |
蒸汽 |
| 适用压力 |
1.0Mpa以下 |
| 流体温度 |
184℃以下 |
| 背压许容器 |
入口侧压力为50%(最小差压0.03Mpa) |
| 耐压性 |
蒸汽压：1.5Mpa、水压：0.5Mpa |
| 材 质 |
本体：钢制(SS)丝牙钢制(SUS)、阀体、阀座：SUS不锈钢 温差电偶：SUS316L |
| 接 口 |
JIS Rc 丝牙 |
本体SS：JIS 10K 法兰
本体：SUS 10K 法兰 |
| 质 量(kg) |
15A：1.4，20A：1.3,25A：1.2 |
15A：2.7，20A：3.0,25A：3.9 |

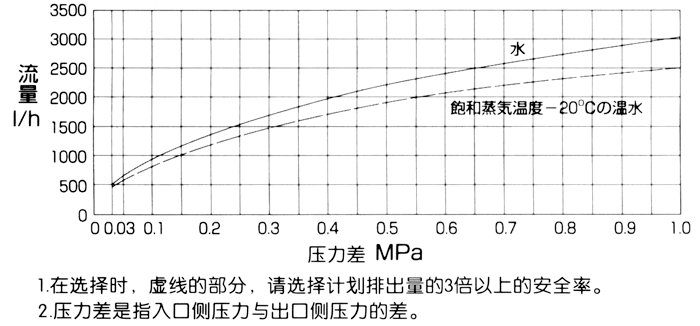

| 压力差(Mpa) |
0.03 |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
| 水 |
450 |
630 |
940 |
1330 |
1680 |
1960 |
2200 |
2380 |
2590 |
2730 |
2900 |
3010 |
| 饱和蒸汽温度-20℃温水 |
420 |
560 |
800 |
1190 |
1470 |
1680 |
1890 |
2060 |
2200 |
2310 |
2410 |
2480 |

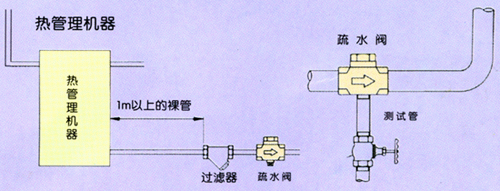

| ■安装注意事项 |
1.安装方向，请把主体侧面铭牌上铭记的箭头所指方向和凝结水流向保持一致。
2.如果疏水阀能够感受到热管理机器等设施的放出热量时，请用裸管隔开1米以上。
3.请不要为疏水阀保温。
4.请避免在疏水阀入口侧安装如电磁阀那样紧急开关功能。
5.在动作确认、运行停止时，排出残留空气，凝结水时，可以在疏水阀下部Rc1/2插头部分安装测试阀、加以利用。
6.在寒冷的地区，担心发生冻结时，请在配管时注意不要让凝结水滞留。
7.万一、疏水阀的温差电偶破损时，阀门关闭。 |
|
|
 |
注意：
- 请选择符合用途要求的产品。如果采用不符合用途要求的产品，会造成事故的发生。
- 在使用之前，请仔细阅读使用说明书，然后正确地使用。如果使用错误，会引起故障和造成事故。
- 在没有预告的情况下，本商品简介的内容有时会发生更改。
|
